Ván khuôn thép là gì?

Ván khuôn thép là gì? Hướng dẫn đầy đủ dành cho chuyên gia xây dựng

Cốp pha thép là một hệ thống khuôn tạm thời hoặc có thể tái sử dụng được làm từ các tấm thép, khung và chất làm cứng dùng để định hình và hỗ trợ bê tông mới đổ cho đến khi đạt đủ cường độ kết cấu. Không giống như các giải pháp thay thế bằng gỗ hoặc ván ép, ván khuôn thép mang lại độ chính xác về kích thước vượt trội, tuổi thọ kéo dài và khả năng chịu được áp lực bê tông tươi lên tới 100 kN/m2 — khiến nó trở thành lựa chọn ưu tiên cho các tòa nhà cao tầng, cầu, đường hầm và cơ sở công nghiệp.

Nói một cách đơn giản: nếu bạn cần chất lượng bê tông ổn định, bề mặt hoàn thiện mịn và hệ thống tạo hình có thể tái sử dụng 100 lần trở lên trên mỗi đơn vị, ván khuôn thép là câu trả lời kỹ thuật mà dự án của bạn yêu cầu.

Các thành phần cốt lõi của hệ thống ván khuôn thép

Một hệ thống ván khuôn thép hoàn chỉnh không chỉ là một bộ ván khuôn. Mỗi thành phần đóng một vai trò cấu trúc xác định:

Hiểu rõ từng thành phần giúp các kỹ sư tại công trường lựa chọn hệ thống phù hợp với áp suất đổ cụ thể, mục tiêu tái sử dụng và hình dạng kết cấu mà dự án của họ yêu cầu.

Ván khuôn nắp có thể điều chỉnh: Độ chính xác cho mọi kích thước cột

Một trong những đổi mới thiết thực nhất trong ván khuôn thép gia đình là Ván khuôn nắp có thể điều chỉnh cho các cột. Các dạng cột tiêu chuẩn rất cứng, nghĩa là chúng chỉ phù hợp với một kích thước mặt cắt ngang duy nhất. Hệ thống nắp có thể điều chỉnh giải quyết vấn đề này bằng cách kết hợp các bu lông ren và tấm trượt cho phép biểu mẫu mở rộng hoặc co lại theo chiều ngang và chiều dọc để phù hợp với chiều cao và chiều rộng của cột được chỉ định trong bản vẽ kết cấu.

Tại sao khả năng điều chỉnh lại quan trọng trên trang web

• Một dạng cột thép có thể điều chỉnh duy nhất có thể bao phủ nhiều mặt cắt, loại bỏ nhu cầu mua hoặc thuê nhiều tấm có kích thước cố định cho một dự án.
• Điều chỉnh nhanh chóng bằng các bu lông có thể điều chỉnh đồng nghĩa với việc giảm thời gian ngừng hoạt động giữa các lần đổ—một mức tăng hiệu quả quan trọng đối với các dự án có sơ đồ mặt bằng lặp đi lặp lại.
• Khung thép cứng duy trì hình dạng chính xác trong mỗi chu kỳ đổ, do đó mỗi cột trong tòa nhà cao tầng đều được căn chỉnh theo dung sai mà không cần hiệu chỉnh thủ công.
• Khả năng tái sử dụng trên các loại dự án khác nhau làm cho hệ thống trở nên hấp dẫn về mặt kinh tế đối với các công ty cho thuê cốp pha cũng như các nhà thầu lớn.

Ván khuôn có nắp có thể điều chỉnh được đặc biệt khuyên dùng cho các tòa tháp thương mại, công trình cơ sở hạ tầng và bất kỳ dự án nào có kích thước cột thay đổi theo từng tầng hoặc từng phần.

Cốp pha bê tông không rò rỉ: Tại sao các mối nối chặt là không thể thương lượng

Rò rỉ bê tông tại các mối nối ván khuôn là một trong những khiếm khuyết về chất lượng phổ biến nhất và tốn kém nhất trên các công trường xây dựng. Hồ xi măng bị rò rỉ tạo ra các lớp rỗ trên bề mặt, làm yếu các bộ phận kết cấu và thường phải vá lại tốn kém hoặc thậm chí phải phá bỏ và đổ lại. Hệ thống cốp pha bê tông không rò rỉ giải quyết vấn đề này thông qua các cạnh của tấm được gia công chính xác, các kết nối nêm lồng vào nhau và các bộ phận nắp bịt kín giúp loại bỏ các khoảng trống ở mọi mối nối.

Ván khuôn thép đạt được hiệu suất không bị rò rỉ như thế nào

Các tấm thép được sản xuất với dung sai kích thước chặt chẽ, không giống như ván ép, bị phồng lên, cong vênh và tạo ra các khoảng trống sau khi tiếp xúc với độ ẩm. Các tính năng thiết kế cụ thể ngăn ngừa rò rỉ bao gồm:

• Các cạnh khung phẳng, được gia công bằng phẳng khi các tấm được nối với nhau, đóng mối nối trước khi áp dụng bất kỳ áp lực bê tông nào.
• Hệ thống khóa mạnh mẽ —các chốt nêm, dây buộc phẳng và kẹp—giữ cho các tấm luôn thẳng hàng dưới áp lực ngang của việc đổ bê tông đầy đủ mà không làm cho các tấm bị tách rời.
• Đơn vị góc và nắp với hình học chồng chéo giúp bịt kín các điều kiện ở cạnh và cuối nơi hai tấm gặp nhau ở một góc.
• Độ cứng của tấm mặt thép chống phồng và biến dạng ngay cả khi áp suất bê tông tươi đạt tới 60–100 kN/m2.

Đối với các kết cấu giữ nước—bể chứa, hồ chứa, đập và khoang ngầm—hiệu suất không rò rỉ không phải là ưu tiên về mặt thẩm mỹ; nó là một yêu cầu về cấu trúc và quy định. Độ ổn định kích thước vốn có của ván khuôn thép khiến nó trở thành giải pháp tiêu chuẩn cho các ứng dụng đòi hỏi khắt khe này.

Ván khuôn thép so với gỗ và nhôm: So sánh thực tế

Đối với các dự án vừa và lớn có bố cục kết cấu lặp đi lặp lại, ván khuôn thép luôn mang lại chi phí mỗi lần đổ thấp nhất khi xem xét toàn bộ vòng đời dự án.

Các loại ván khuôn thép và ứng dụng tốt nhất của chúng

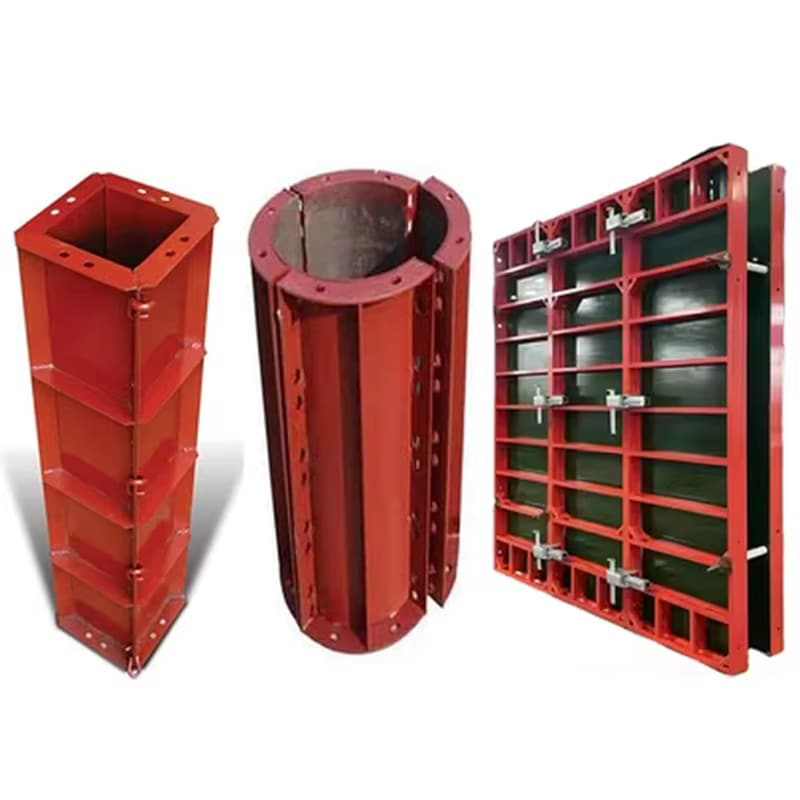

Ván khuôn tường

Tấm ván khuôn tường thép là các đơn vị mô-đun được thiết kế để đúc các bức tường bê tông thẳng đứng. Kích thước bảng tiêu chuẩn thường dao động từ 600×900 mm đến 900×1800 mm, được lắp ráp kết hợp để phù hợp với bất kỳ chiều cao hoặc chiều dài nào của tường. Chúng được sử dụng rộng rãi trong các tòa tháp dân cư, tòa nhà thương mại, tường chắn, đường hầm và tầng hầm dưới lòng đất.

Ván khuôn cột

Có sẵn ở dạng cố định hoặc có thể điều chỉnh, ván khuôn cột thép tạo ra các cột hình vuông, hình chữ nhật hoặc hình tròn với mặt cắt ngang nhất quán. Hệ thống có thể điều chỉnh bao gồm nhiều kích thước cột từ một bộ bảng duy nhất, giảm lượng thiết bị tồn kho trong các dự án nhiều tầng.

Ván khuôn sàn và dầm

Ván khuôn sàn bao gồm các tấm sàn thép nằm ngang được hỗ trợ bởi các trụ thép có thể điều chỉnh được. Chiều cao chống đỡ có thể được đặt chính xác để phù hợp với chiều cao từ sàn đến sàn và các tấm được tháo ra và đặt lại cho từng tầng kế tiếp. Đối với các tấm công nghiệp có nhịp rõ ràng hoặc mặt cầu, ván khuôn tấm thép hỗ trợ toàn bộ trọng lượng đổ bê tông mà không bị lệch.

Ván khuôn tường một mặt

Được sử dụng khi khả năng tiếp cận một mặt của bức tường bị hạn chế—đối với một cấu trúc hiện có hoặc một mặt đã được đào—một mặt ván khuôn thép neo xuyên qua tấm hoặc móng và chỉ chịu được toàn bộ áp lực bê tông từ một hướng. Hệ thống này phổ biến trong xây dựng tầng hầm và cải tạo cơ sở hạ tầng.

Đường hầm và ván khuôn tròn

Các tấm thép cong có thể được chế tạo theo bán kính cụ thể cho lớp lót đường hầm, cột tròn và tường cong kiến trúc. Các phần thép cứng giữ bán kính của chúng dưới áp lực đổ, tạo ra bề mặt bên trong nhẵn mà yêu cầu hoàn thiện tối thiểu.

Cốp pha thép và kết cấu thép tiền chế: Sự hợp tác tự nhiên

Ván khuôn thép không tồn tại một cách biệt lập - nó thường được sử dụng trong việc xây dựng các tòa nhà được xây dựng từ thép. Xưởng kết cấu thép Clear Span và Nhà kho tiền chế thường kết hợp móng bê tông, tấm sàn và lõi chịu lực cần có ván khuôn thép trong giai đoạn thi công.

Tại sao kết nối này lại quan trọng đối với việc lập kế hoạch dự án

• Nền móng của nhà kho tiền chế phải được đổ bằng ván khuôn thép có độ chính xác cao để đạt được vị trí bu lông neo theo yêu cầu của khung thép kết cấu—bất kỳ sai số kích thước nào đều truyền trực tiếp đến các khung chính bị lệch.
• Thiết kế nhà xưởng có nhịp rõ ràng loại bỏ các cột bên trong, do đó, tường bê tông chu vi và trụ đỡ hệ thống mái thép phải được hình thành để có chiều cao chính xác và dung sai căn chỉnh—một nhiệm vụ mà ván khuôn tường thép vượt trội.
• Bản chất mô-đun, có thể tái sử dụng của ván khuôn thép phù hợp với triết lý hiệu quả đằng sau các tòa nhà tiền chế: các bộ phận được tiêu chuẩn hóa, lắp đặt nhanh và giảm thiểu chất thải tại chỗ.

Khi một nhà cung cấp cung cấp cả hệ thống kết cấu thép và giải pháp ván khuôn thép tương thích, họ sẽ hợp lý hóa việc mua sắm, đơn giản hóa việc phối hợp kỹ thuật và giảm nguy cơ lỗi giao tiếp giữa các giai đoạn bê tông và thép của dự án.

Cách chọn hệ thống cốp pha thép phù hợp

Việc lựa chọn ván khuôn thép thích hợp liên quan đến việc kết hợp các thông số kỹ thuật của hệ thống với các biến số của dự án. Hãy xem xét các tiêu chí quyết định sau:

1. Áp lực đổ bê tông: Tính toán áp lực bên dự kiến dựa trên tốc độ đổ, trọng lượng đơn vị bê tông và chiều cao phần tử. Chọn thông số kỹ thuật của bảng và thanh giằng vượt quá giá trị này với hệ số an toàn thích hợp.
2. Hình học kết cấu: Mỗi bức tường, cột, tấm và các phần tử cong đều yêu cầu các cấu hình bảng điều khiển khác nhau. Xác nhận rằng hệ thống đã chọn có thể được kết hợp và mở rộng để bao gồm tất cả các loại kết cấu trong dự án của bạn.
3. Mục tiêu tái sử dụng: Ước tính số chu kỳ đổ trong toàn bộ dự án. Nếu hệ thống được sử dụng hơn 50 lần, các tấm thép chịu lực có xử lý bề mặt mạ kẽm nhúng nóng hoặc sơn tĩnh điện sẽ giảm thiểu chi phí bảo trì.
4. Yêu cầu hoàn thiện bề mặt: Bê tông kiến trúc lộ thiên đòi hỏi một mặt thép nhẵn, tương thích với chất giải phóng. Bê tông kết cấu tiêu chuẩn có thể chịu được những khiếm khuyết bề mặt nhỏ.
5. Thiết bị xử lý hiện trường: Các dạng gang thép nặng cần có sự hỗ trợ của cần cẩu. Đối với những địa điểm không có cần cẩu, các tấm lắp đặt bằng tay kiểu mô-đun nhẹ hơn hoặc hệ thống lớp thép kết hợp khung thép với mặt gỗ dán mang lại giải pháp thay thế thiết thực.
6. Hỗ trợ nhà cung cấp: Nhà cung cấp đáng tin cậy phải cung cấp bản vẽ bố trí, chi tiết kết nối và tính toán kỹ thuật trước khi giao hàng—giảm thiểu các lỗi lắp đặt và giải quyết vấn đề tại chỗ.

Bảo trì và Tuổi thọ: Tận dụng tối đa ván khuôn thép

Cốp pha thép là một khoản đầu tư vốn. Với quy trình bảo trì phù hợp, hệ thống chất lượng có thể duy trì hiệu quả trong nhiều thập kỷ. Các thực tiễn chính bao gồm:

• Vệ sinh sạch sẽ sau mỗi lần sử dụng: Loại bỏ cặn bê tông khỏi mặt tấm và cạnh khung trước khi nó cứng lại. Bê tông đã đông cứng tạo ra bề mặt không bằng phẳng gây rò rỉ ở lần đổ tiếp theo.
• Áp dụng chất giải phóng trước mỗi lần đổ: Một lớp dầu bôi trơn mỏng và đều làm giảm độ bám dính giữa mặt thép và bê tông, bảo vệ bề mặt hoàn thiện và giúp việc bóc khuôn nhanh hơn.
• Kiểm tra và sửa chữa lớp phủ: Lớp sơn bị sứt mẻ hoặc lớp mạ bị hư hỏng sẽ khiến thép nền bị ăn mòn. Khắc phục kịp thời các khu vực bị hư hỏng, đặc biệt là ở môi trường ven biển hoặc có độ ẩm cao.
• Lưu trữ các tấm phẳng và có mái che: Xếp các tấm trên mặt đất bằng phẳng, tránh ẩm và tiếp xúc trực tiếp với thời tiết để tránh cong vênh các bộ phận khung và tấm mặt.
• Kiểm tra các đầu nối và dây buộc: Chốt nêm, dây buộc phẳng và kẹp trải qua các chu kỳ tải lặp đi lặp lại. Kiểm tra biến dạng hoặc vết nứt và thay thế các bộ phận bị mòn trước khi chúng ảnh hưởng đến tính toàn vẹn của khớp.

Ván khuôn nhận được mức độ chăm sóc này thường xuyên đạt được 200 chu kỳ tái sử dụng , dàn trải khoản đầu tư ban đầu cho số lượng đổ rất lớn và mang lại chi phí cho mỗi lần sử dụng mà không hệ thống gỗ sử dụng một lần nào có thể sánh được.

Tóm tắt: Cốp pha thép là nền tảng kỹ thuật của công trình bê tông hiện đại

Từ ván khuôn nắp có thể điều chỉnh cho các kích thước cột thay đổi đến hệ thống tường không rò rỉ cho kết cấu giữ nước, ván khuôn thép mang lại độ chính xác, cường độ và khả năng tái sử dụng mà việc xây dựng bê tông đòi hỏi ở quy mô lớn. Khả năng tương thích của nó với các tòa nhà nhà kho tiền chế và kết cấu thép nhịp trong suốt khiến nó trở thành lựa chọn hợp lý khi bê tông và thép kết cấu phải làm việc cùng nhau với dung sai ở mức milimet.

Cho dù bạn đang lên kế hoạch cho một tòa tháp dân cư cao tầng, một cơ sở công nghiệp tiền chế hay một dự án cơ sở hạ tầng lớn, hệ thống ván khuôn thép phù hợp sẽ giúp giảm lãng phí vật liệu, tăng tốc chu trình đổ và mang lại bề mặt hoàn thiện mà không cần xử lý nhiều. Chọn một nhà cung cấp có hỗ trợ kỹ thuật, khả năng chế tạo tùy chỉnh và các tài liệu tham khảo dự án đã được chứng minh là bước quan trọng nhất để đạt được kết quả đó.
