Hệ thống ván khuôn tấm thép là gì?

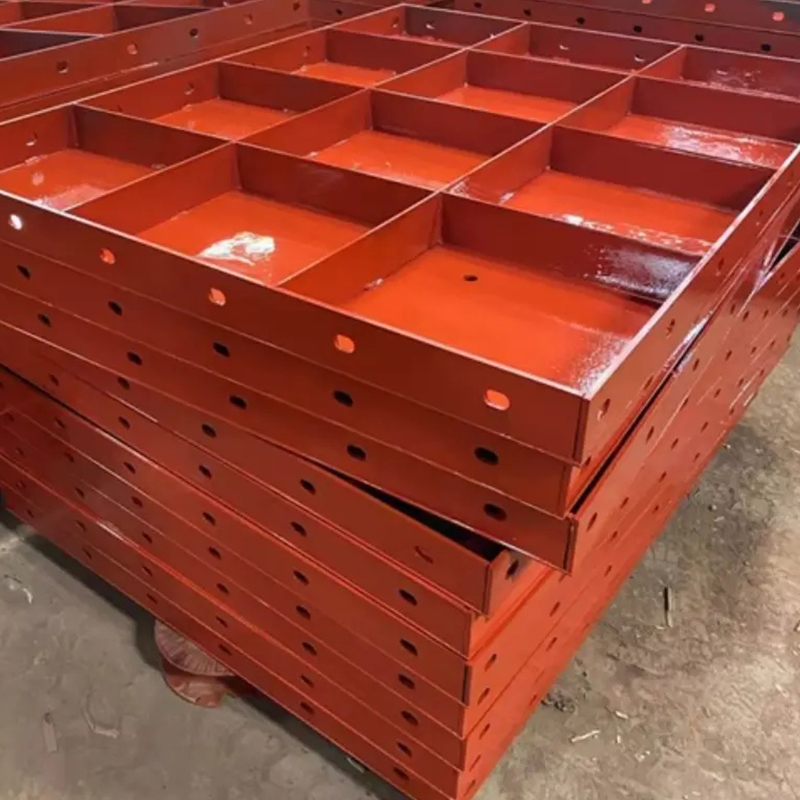

A Hệ thống ván khuôn tấm thép là một nền kết cấu tạm thời được làm từ các tấm thép được thiết kế và các chân chống có thể điều chỉnh được, được thiết kế để hỗ trợ các tấm bê tông mới đổ cho đến khi chúng đạt đủ cường độ. Không giống như các lựa chọn thay thế bằng gỗ, hệ thống tấm thép mang lại hình dạng tấm nhất quán, khả năng chịu tải cao hơn và chu kỳ tái sử dụng trên mỗi đơn vị nhiều hơn đáng kể — khiến chúng trở thành lựa chọn tiêu chuẩn cho các tòa nhà cao tầng, mặt cầu và xây dựng sàn công nghiệp.
Công ty TNHH Ván khuôn Cầu và Đường Nantong Hyson sản xuất ván khuôn thép chịu lực nặng theo tiêu chuẩn của các dự án lớn, với các sản phẩm phục vụ cơ sở hạ tầng mang tính bước ngoặt bao gồm các dự án cầu và nhà máy điện lớn trên nhiều châu lục.
Ưu điểm chính của hệ thống ván khuôn tấm thép
- Khả năng tái sử dụng cao: Tấm thép chất lượng có thể chịu được chu kỳ đổ 200–500 nếu được bảo trì thích hợp, giảm đáng kể chi phí cho mỗi lần sử dụng so với hệ thống ván ép.
- Độ chính xác kích thước: Các tấm được cắt bằng laser và được xử lý bằng CNC duy trì độ dày và độ phẳng nhất quán, tạo ra các tấm mặt dưới đòi hỏi công việc khắc phục tối thiểu.
- Khả năng chịu tải: Các tấm thép kết hợp với các trụ có thể điều chỉnh được xếp hạng theo tiêu chuẩn EN 1065 hỗ trợ một cách an toàn áp lực bê tông tươi gặp phải trong các tấm cầu và công nghiệp dày.
- Thời gian chu kỳ nhanh: Thiết kế bảng mô-đun cho phép tháo dỡ và lắp dựng lại nhanh chóng, rút ngắn thời gian giữa các lần đổ sàn liên tiếp trong các dự án nhiều tầng.
- Khả năng tương thích với ván khuôn và giàn giáo: Hệ thống tấm thép tích hợp trực tiếp với khung giàn giáo khóa vòng và các trụ thép đã được chứng nhận, tạo nên một thể thống nhất ván khuôn và giàn giáo nền tảng an toàn hơn và dễ kiểm tra hơn.
Việc lắp đặt tuân theo trình tự lặp lại nhằm cân bằng tốc độ với độ an toàn về kết cấu:
- Cài đặt chống đỡ: Các chân chống bằng thép có thể điều chỉnh được đặt ở các trung tâm được thiết kế và mở rộng đến chiều cao sàn sàn theo yêu cầu. Khoảng cách chống đỡ được tính toán dựa trên tải trọng bê tông và nhịp tấm dự kiến.
- Vị trí chùm tia sơ cấp: Dầm chính bằng thép hoặc nhôm nằm trên đầu chống đỡ, kéo dài giữa các hàng giá đỡ.
- Lắp đặt bảng điều khiển: Các tấm thép được đặt ngang qua các dầm chính để tạo thành bề mặt sàn liên tục. Các cạnh của tấm lồng vào nhau hoặc tiếp giáp chặt chẽ để tránh rò rỉ vữa.
- Gia cố và đổ: Cốt thép được đặt trên mặt cầu, bê tông được đổ và rung đến độ dày tấm quy định.
- Tước và thiết lập lại: Khi bê tông đạt đến cường độ chịu lực quy định, các cột chống sẽ được hạ xuống, các tấm được tháo ra, làm sạch và chuyển sang khu vực đổ tiếp theo.
Ván khuôn tấm thép so với ván khuôn tấm gỗ
Bảng 1: So sánh hiệu suất giữa hệ thống ván khuôn sàn thép và ván sàn gỗ | Tiêu chí | Ván khuôn thép | Ván khuôn tấm gỗ |
| Chu trình tái sử dụng | 200–500 | 5–20 |
| Độ phẳng bề mặt | nhất quán | Suy thoái với độ ẩm |
| Khả năng chịu tải | Cao | Trung bình |
| Chi phí dài hạn cho mỗi lần sử dụng | Thấp nhất | Caoest |
Tích hợp với hệ thống ván khuôn và giàn giáo
A hệ thống ván khuôn tấm thép hoạt động hiệu quả nhất khi được ghép nối với một thiết bị tương thích ván khuôn và giàn giáo khuôn khổ. Giàn giáo Ringlock—tuân thủ BS1139 và EN74—cung cấp cấu trúc truy cập thẳng đứng và nền tảng làm việc cho phép đội lắp đặt, kiểm tra và tháo dỡ các tấm sàn một cách an toàn ở mọi độ cao. Các trụ thép đã được chứng nhận cung cấp đường dẫn tải trọng thẳng đứng chính giữa đế giàn giáo và mặt dưới của tấm sàn.
Hyson tích hợp 12 bằng sáng chế tiện ích vào các thiết kế giàn giáo và chống đỡ của mình, đồng thời thực thi kiểm soát chất lượng toàn quy trình theo chứng nhận ISO 9001, đảm bảo rằng mọi thành phần trong hệ thống kết hợp đều hoạt động theo cùng một tiêu chuẩn kỹ thuật.
Ván khuôn thép trong các dự án nhà thép sẵn sàng cho cần cẩu
Khi xây dựng một nhà thép sẵn sàng cho cần cẩu —một cơ sở tiền chế được thiết kế để chứa các cần trục di chuyển trên cao—tấm sàn bê tông và móng dầm cầu trục phải đáp ứng dung sai kích thước chính xác. Bề mặt tấm không thẳng hàng hoặc các rãnh ray cần cẩu nằm ngoài mức độ sẽ trực tiếp gây ra các vấn đề về vận hành sau khi tòa nhà được đưa vào vận hành.
Ván khuôn tấm thép, được tạo hình theo dung sai cắt bằng laze và được hỗ trợ bởi các chân chống có thể điều chỉnh được đã hiệu chỉnh, mang lại bề mặt sàn phẳng, bằng phẳng mà cần cẩu khi xây dựng sẵn sàng yêu cầu. Kinh nghiệm của Hyson về các dự án cơ sở hạ tầng lớn—trong đó độ chính xác về kích thước là yêu cầu theo hợp đồng—có nghĩa là các tiêu chuẩn sản xuất giống nhau được áp dụng cho mọi hệ thống sàn xây dựng sẵn sàng cho cần cẩu mà nó cung cấp.
Câu hỏi thường gặp
Câu hỏi 1: Tấm ván khuôn thép có thể được tái sử dụng bao nhiêu lần?
Với việc vệ sinh, bảo quản và bảo trì lớp phủ đúng cách sau mỗi lần sử dụng, tấm thép tấm được sản xuất tốt thường đạt được 200 đến 500 chu kỳ tái sử dụng . Các hệ thống hạng nặng được sử dụng trong các dự án cơ sở hạ tầng có thể vượt quá phạm vi này. Các yếu tố chính là loại thép tấm, chất lượng xử lý bề mặt và tuân thủ lịch bảo trì định kỳ.
Câu hỏi 2: Ván khuôn tấm thép có thể được tùy chỉnh cho độ dày hoặc hình dạng tấm không chuẩn không?
Đúng. Ván khuôn tấm thép có thể được chế tạo theo kích thước bảng tùy chỉnh, biên dạng cạnh và cấu hình mở dựa trên bản vẽ kết cấu. Hyson cung cấp chế tạo tùy chỉnh OEM bằng cách sử dụng phương pháp cắt laser tiên tiến và hàn được chứng nhận, cho phép sản xuất các dạng cạnh tấm, khung dạng hộp và tấm sàn khum theo chính xác các thông số kỹ thuật của dự án.
Câu 3: Có cần cẩu để lắp đặt ván khuôn thép không?
Nó phụ thuộc vào kích thước và trọng lượng của bảng điều khiển. Các bảng mô-đun cầm tay (thường dưới 50 kg mỗi tấm) có thể được lắp đặt thủ công mà không cần cần trục hỗ trợ. Các tổ hợp dạng nhóm lớn hơn cần có sự hỗ trợ của cần cẩu để bố trí an toàn. Đối với các công trường xây dựng bằng thép sẵn sàng cho cần cẩu, nơi đã có sẵn cần trục, việc lắp đặt có sự hỗ trợ của cần cẩu sẽ hiệu quả và nhanh chóng. Hyson có thể tư vấn về kích thước và trọng lượng bảng điều khiển tối ưu cho thiết bị có sẵn tại cơ sở của bạn.
Câu 4: Ván khuôn thép tuân thủ các tiêu chuẩn an toàn quốc tế như thế nào?
Các hệ thống có uy tín được sản xuất và thử nghiệm theo các tiêu chuẩn được công nhận. Sản phẩm cốp pha, giàn giáo của Hyson tuân thủ các tiêu chuẩn ISO 9001, BS1139 và EN74 , bao gồm các đặc tính vật liệu, chất lượng mối hàn và hiệu suất chịu tải. Giấy chứng nhận truy xuất nguồn gốc nguyên liệu đầy đủ và báo cáo thử nghiệm có sẵn cho các dự án yêu cầu đảm bảo chất lượng được ghi chép.
